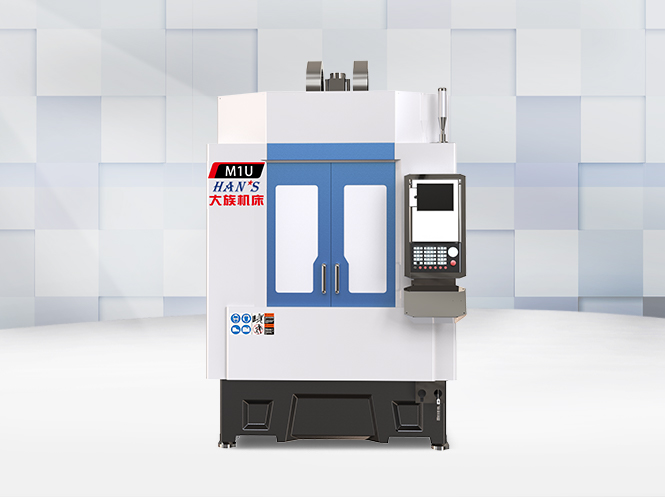

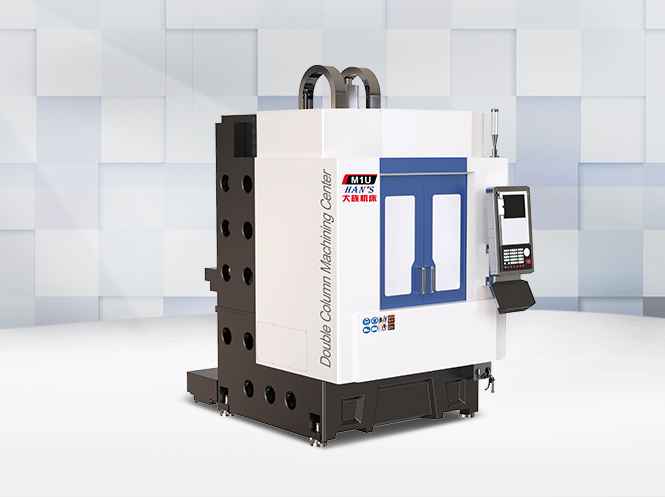

    五轴加工中心M1U
    机器特点：
    1.T型结构滑台，实现工作台全行程支撑，无悬垂现象。
    2.方箱型结构底座，全行程可获得最佳动态水平。
    3.H型结构立柱，对称H性高刚性框架结构、接近于双立柱。
    4.超短主轴悬伸，主轴到滑块面距离195mm，相对应传统460mm缩短58%，保证Z轴高刚性。
    5.X, Y, Z三轴马达与高精密级滚珠螺杆采用直结传动、预拉、无背隙、精度佳。
    6.A,C轴DDR直驱，具有高速度、高精度、高刚性、高加速度优势。
    产品参数

    五轴加工中心特点：

    1.T型结构滑台，实现工作台全行程支撑，无悬垂现象。

    2.方箱型结构底座，全行程可获得最佳动态水平。

    3.H型结构立柱，对称H性高刚性框架结构、接近于双立柱。

    4.超短主轴悬伸，主轴到滑块面距离195mm，相对应传统460mm缩短58%，保证Z轴高刚性。

    5.X, Y, Z三轴马达与高精密级滚珠螺杆采用直结传动、预拉、无背隙、精度佳。

    6.A,C轴DDR直驱，具有高速度、高精度、高刚性、高加速度优势。


    系统介绍：

    高效智能五轴数控系统    德国力士乐MTX-CML



    广泛技术功能创新性数控核心；

    开放式系统平台；高速加工时，能最短化 PLC 和数控的循环时间;简单编程所用的高度可配置操作界面和标准操作概念；最高动态性能多技术加工，超强能力CNC控制；综合技术函数的创新CNC内核；标准开发且易于连接至更高级的ERP系统。



    应用行业：

    模具制造/新能源汽车工业/高精密医疗设备/精密机械制造/精密五金/其他精密零件加工



    参数表格：


    工作范围

    单位

    相关参数

    X/Y/Z轴行程

    mm

    500/450/330

    A/C轴旋转角度

    °

    ±110°/360°

    主轴端面到工作台距离范围

    		 mm 80-410

    最大工件尺寸

    mm

    φ200*270

    台面直径

    mm

    φ160

    最大工作件量

    Kg

    30

    机床精度



    定位精度（X/Y/Z）

    		 mm 0.004/0.004/0.004

    定位精度（A/C)

    弧秒

    10/10

    重复定位精度（X/Y/Z）

    mm

    0.003/0.003/0.003

    重复定位精度（A/C)

    弧秒

    2/2

    进给速度



    快进速度（X/Y/Z）

    m/min

    50/50/50

    快进速度（A/B/C）

    rpm

    200/300

    切削速度（X/Y/Z）

    		 m/min 30/30/30

    切削速度（A/B/C）

    rpm

    150/200

    主轴参数



    主轴转速

    rpm

    24000

    主轴刀柄


    BBT30

    刀库



    刀具数量

    把

    30（36*）




    标准配置


    选配配置


    德国力士乐系统


    雷尼绍测头


    刀具自动量测系统


    断刀检测系统


    油冷式主轴电机


    主轴中心出水系统（CTS）


    油冷式三轴伺服电机座



    油冷式三轴中空螺杆


    　

    　


    样品图片
    汽车零件
    汽车零件
    精密零件
    精密零件
    工程机械零部件
    工程机械零部件
    扩压器
    扩压器
    汽车零部件模具
    汽车零部件模具
